    مخطط لجهاز حث نبضي

    السلام عليكم ورحمة الله وبركاته..

    اعزائي الكرام اقدم لكم مخطط حث نبضي بسيط Pulse Induction :

    1- يعمل على جميع المعادن All metal
    2- يعمل على اقراص من 10سم الى 45سم
    3- يعمل على بطارية 12V
    4- مزود ب 6 LED لتحديد قوة الاشارة
    5- لمبة ليد LOW BATTERY
    6- الوضع non motion


    اضغط على الصورة لعرض أكبر.  الإسم: 1.png  مشاهدات: 1238  الحجم: 580.0 كيلوبايت  الهوية: 834914

    اضغط على الصورة لعرض أكبر.  الإسم: 3.png  مشاهدات: 1309  الحجم: 625.5 كيلوبايت  الهوية: 834916
    المخطط :

    اضغط على الصورة لعرض أكبر.  الإسم: wwessd.gif  مشاهدات: 1469  الحجم: 33.8 كيلوبايت  الهوية: 834915
    الكلمات الدلالية (Tags): لا يوجد
    • 8 معجبون
  • #2
    اخي الشيشاني أشكرك على هذا العمل وجعله الله في ميزان حسناتك وبالتأكيد نتطلع للمزيد
    الإخوة الأعزاء أعضاء هذا المنتدى: في حال وجود اقتراح أو نقد بناء يمكن من خلاله الرقي بهذا الصرح فلا تترد في طرحة فكلنا أذان صاغية ونرحب بكل آرائكم ونحن نعمل على خدمتكم وتوفير كل متطلباتكم وأنتم عماد هذا المنتدى
    • 4 معجبون

    تعليق

    • #3
      كم تردده
      • 2 معجبون

      تعليق

      • #4
        ماشاء الله اخوي الشيشاني ...
        عمل رائع تشكر عليه ...
        ربي يحفظك ويسلمك ...
        • 2 معجبون

        تعليق

        • #5
          ما شاء الله
          الله يجعله بميزان حسناتك
          مشكور اخي الشيشاني
          • 3 معجبون

          تعليق

          • #6
            عمل جبار اخي الشيشاني اشكرك عليه ومتابع معك ان شاء الله
            • 1 معجب

            تعليق

            • #7
              اشكركم احبتي وبارك الله فيكم, لنكمل الموضوع :

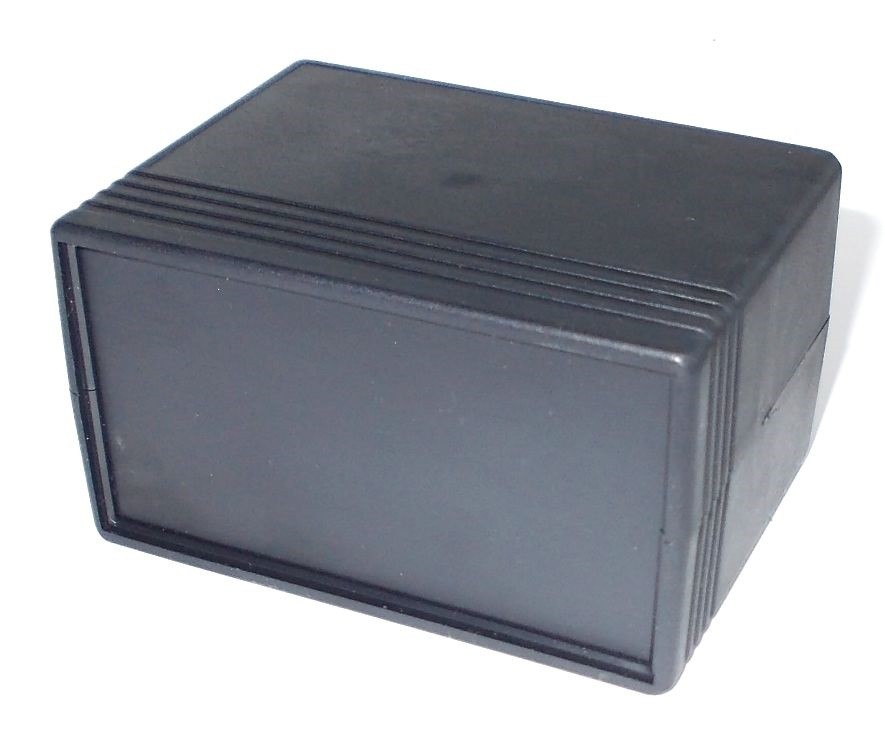

              بعد انتهاء من صناعة اللوحة تستطيع ان تشتري علبة فارغة universal box او اي علبة بلاستك فارغة تجده عندك بقياس 15سم او 20سم


              اضغط على الصورة لعرض أكبر.* الإسم: 351.jpg* مشاهدات: 0* الحجم: 60.8 كيلوبايت* الهوية: 835114
              اضغط على الصورة لعرض أكبر.* الإسم: d65b_korpus_dlja_metalloiskatelja_koshhej_5i_i_pir.jpg* مشاهدات: 0* الحجم: 28.7 كيلوبايت* الهوية: 835115

              وطريقة صناعة القرص 30سم بأسلاك cat6

              اضغط على الصورة لعرض أكبر.* الإسم: 344.jpg* مشاهدات: 0* الحجم: 74.1 كيلوبايت* الهوية: 835116
              ثلاث لفات من سلك cat6 كما هو واضح في الصورة
              ملاحظة : تستطيع شراء قرص فارغ من اي مواقع موثوقة مثل kellydetectors او اي متجر تجده في الجوجل فقط اكتب coil shell او coil cover بشرط ان يكون نوع مغلق closed coil cover
              اضغط على الصورة لعرض أكبر.* الإسم: IMG_6434-2.jpg* مشاهدات: 0* الحجم: 53.6 كيلوبايت* الهوية: 835117
              وهذه جميع القطع :

              اضغط على الصورة لعرض أكبر.* الإسم: 54.jpg* مشاهدات: 0* الحجم: 131.0 كيلوبايت* الهوية: 835118
              اضغط على الصورة لعرض أكبر.  الإسم: 53.jpg  مشاهدات: 1105  الحجم: 60.3 كيلوبايت  الهوية: 835120

              اتمنى لكم التوفيق...وشكرأ
              • 5 معجبون

              تعليق

              • #8
                شكرا لك اخي الشيشاني
                نريد لائحة اسماء المكونات الإلكترونية + مخطط PCB لصنع هذا الجهاز
                • 1 معجب

                تعليق

                • #9
                  السلام عليكم والشكر موصول اليك اخي الشيشاني . عفوا اود سؤالك عن عمق هذا الجهاز ؟؟
                  • 1 معجب

                  تعليق

                  • #10
                    المشاركة الأصلية بواسطة ابن القعقاع مشاهدة المشاركة
                    السلام عليكم والشكر موصول اليك اخي الشيشاني . عفوا اود سؤالك عن عمق هذا الجهاز ؟؟
                    حياك الله اخي، هذا الجهاز يعمل فقط على اقراص صغيرة من ٢٠سم الى ٤٠سم
                    اقصى عمق من ٦٠ الى ٧٠سم حسب كتلة الدفين.

                    شكرأ...
                    • 1 معجب

                    تعليق

                    • #11
                      مرحبا اخي الشيشاني
                      لدي جهاز ستنجر 2 جديد غير شغال بجميع ملحقاته القرص و الفريم هل يصلح هذا المخطط له

                      تعليق

                      • #12
                        تحياتي وشكرا اخي الشيشاني على العمل الجبار
                        انهم ينظرون الى ما أنظر ، لكنهم لا يرون ما أرى !

                        تعليق

                        • #13
                          المشاركة الأصلية بواسطة فولاذي مشاهدة المشاركة
                          مرحبا اخي الشيشاني
                          لدي جهاز ستنجر 2 جديد غير شغال بجميع ملحقاته القرص و الفريم هل يصلح هذا المخطط له
                          لا يصلح أخي...

                          تعليق

                          • #14
                            يا سلام على الإبداع
                            للأمانة هذا الرجل مبدع وصادق وثقة
                            • 1 معجب

                            تعليق

                            • #15
                              المشاركة الأصلية بواسطة adam72 مشاهدة المشاركة
                              يا سلام على الإبداع
                              للأمانة هذا الرجل مبدع وصادق وثقة
                              بارك الله فيك اخي ادم واشكرك على كلماتك الطيبة..
                              • 1 معجب

                              تعليق

                              السابق 1 2 template التالي
