السلام عليكم...رجاءا بصدد البحث عن كيفية صناعة فريم واحد متر في واحد متر
رجاءا لا تبخلوا علي بالإجابة ...لدي الجهاز وينقصني الفريم
رجاءا لا تبخلوا علي بالإجابة ...لدي الجهاز وينقصني الفريم
-
-
السلام عليكم عليكم ورحمة الله وبركاته..المشاركة الأصلية بواسطة ابو ياسين التون مشاهدة المشاركة
ممكن تزودنا بنوع جهازك لو سمحت ؟
هذا الجدول يبين لك عدد لفات لصناعة القرص بحجم 12سم الى مترين, للأجهزة (pulse induction)
سأرسل لك جدول اخر في هذا المساء لتعرف حجم السلك بالظبط.. -
الف شكر اخي .الجهاز هو ميغا بلس س ر 126 megapulse sr 126 . وهل هناك مكونات أخري يجب اضافتهاتعليق
-
سيدي, سأعطيك بالتفصيل ان شاء الله لكن امهلني للمساءالمشاركة الأصلية بواسطة ابو ياسين التون مشاهدة المشاركة

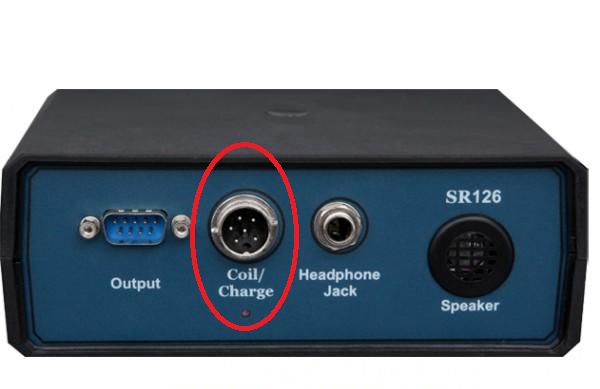

هل يتواجد عندك plug اضافية حتى توصله لعلبة التحكم ؟
تعليق
-
شكرا لردكم .نعم عندي plug مرتبط بفريم 50/50 ساستعمله . لا اعرف كيف اشكرك سيدي الكريم ....
الله يجازيك كل خيرتعليق
-
لا تقلق سيدي, سأساعدك بصناعته بالصور لكن دعني اصل للمنزل..المشاركة الأصلية بواسطة ابو ياسين التون مشاهدة المشاركة
ممكن سيدي اذا امكن ان تفتح plug وترسل لي صورته, ستجد سلكين تم اللحم وحتى اتأكد اي مسامير قد تم ايصاله, انا اعتقد pin 1 و pin 5 لكن للتأكيد فقط..

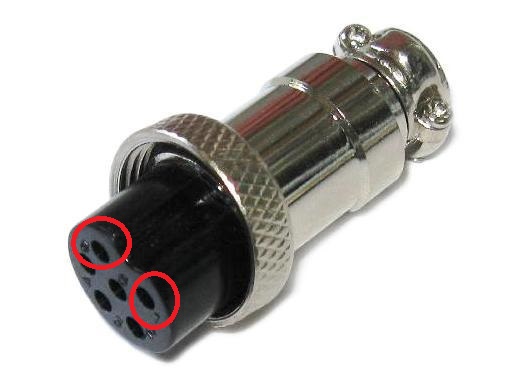

اشرت لك بالصورة رقم 1 ورقم 5 هل السلكين تم توصيله على الرقمين
بأنتظار ردك حتى اكمل معك الليلة..تعليق
-
السلام عليكم أخي الفاضل الشيشاني.
لدي سؤال اذا تكرمت من بعد إذن أخي ابوياسين.
هل من الممكن تصنيع قرص فريم بحجم متر لمربع لجهاز minelab gpx 5000؟
ولك جزيل الشكر،تعليق
-
بالفعل اخي الكريم رقم 1و5 موصولتان بالسلك ورقما 2 و5 متصلتان ببعض
عذرا لا اعرف كيف اضيف الصورةتعليق
-
لا سيدي, غير ممكن صناعة قرص متر في متر لأجهزة ماينلاب سأذكر لك السبب لاحقأ حتى اكمل مع الاخ ابوياسين..المشاركة الأصلية بواسطة gpr مشاهدة المشاركةتعليق
-
السلام عليكم, تفضل سيدي مطلوب منك كالاتي :المشاركة الأصلية بواسطة ابو ياسين التون مشاهدة المشاركة
1- سلك نحاس وقطر السلك يجب ان يكون من 0.66mm / 0.65mm
2- عدد اللفات 10
3- لوح خشب متر في متر وتدق مسامير لكل زاوية

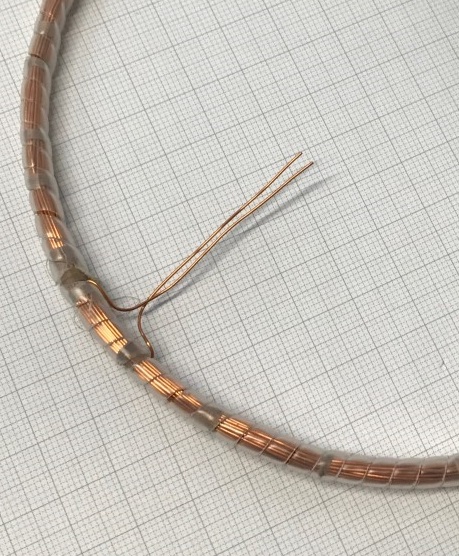

عندما تنتهي من لفات السلك النحاسي 1x1 سيكون عندك سلكين مثل هذا :

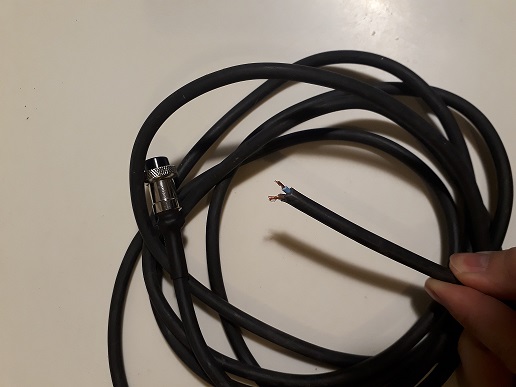

ومن ثم تريد سلك طوله حسب رغبتك يعني 1.3سم او متر ونص كافي :

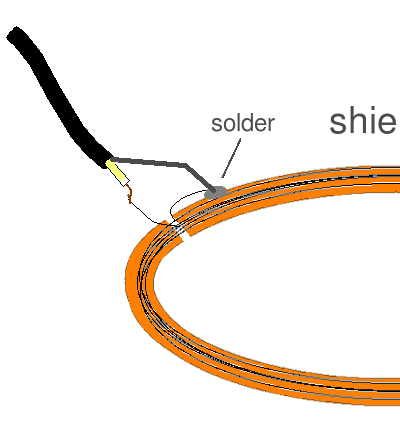

تلحم السلكين ببعض :
وبالنهاية تشبك السلكين على ال plug رقم 1 و 5

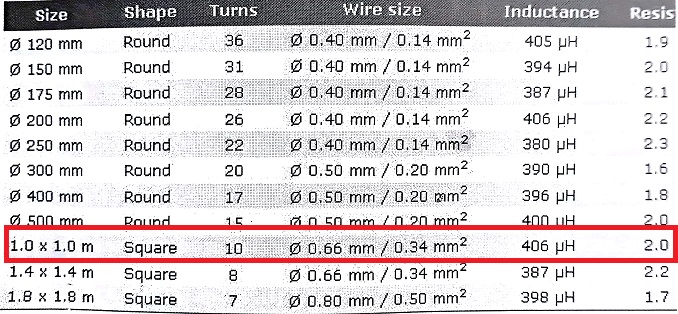

اتمنى المعلومة قد وصلتك اخي الكريم, وهذا الجدول يبين لك تفاصيل كل ما ذكرته وقد حددته لك بالاحمر..
اي سؤال اخر بخدمتك..تعليق
-
شكرا جزيلا اخونا...لا نحتاج لقطعة مقاومة؟تعليق
-

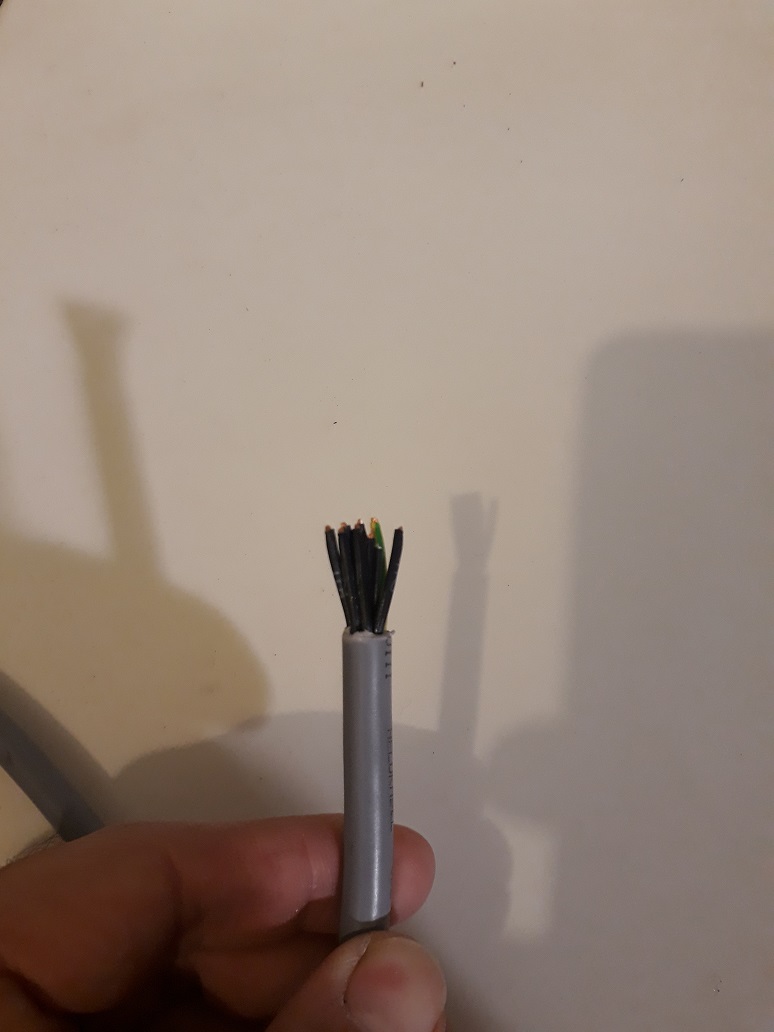

يوجد طريقة ثانية اسهل قليلأ لكن وجب عليك ايجاد سلك 8 خطوط
كهذا :
اذا وجدت هذا النوع من السلك اخبرني حتى اعطيك الطريقة..
بالتوفيق..تعليق
-
اسف على الازعاج بس سؤال ثاني ..لو عملت بالنحاس زي اللي في الصورة ما عاد يمكنني طي الفريم .. ماذا لو استعملت النحاس الطري اللي مغلف بالبلاستيك لكن الاشكال انو موجود سمك ٠.٥ أو ٠.٧٥تعليق
-
اكيد بس انت اعطيني سمك النحاستعليق
-
موجود إنشاءالله بس اعطيني السمكتعليق
