بحاجه لمخطط جهاز مثل الخف

تقليص
X

  • تصفية - فلترة
  • الوقت
  • عرض
إلغاء تحديد الكل
مشاركات جديدة

  • بحاجه لمخطط جهاز مثل الخف

    السلام عليكم ورحمة الله وبركاته
    اخواني خبراء الاجهزة في هذا الصرح العلمي الكبير
    هل يوجد من يعمل لنا مخطط دايرة الكترونيه وكريقة عملها ووصلها مع كويل على شكل اجهزة الخف بحيث يصل لعمق 3امتار في بطن الارض او 3امتار ونصف للمعادن وليس يشترط معدن الذهب اي يعني ان يضرب الجهاز على النحاس والذهب والبرونز والفضه والحديد .
    وجزاكم الله خيرا يا اخواني في هذا المنتدى الطيب
    .

  • #2

    تعليق


    • #3
      جزاك الله خيرا على ذا المجهود يا طيب

      تعليق


      • #4
        اتمنى لك دوام التقدم والنجاح في هذا المنتدى الطيب

        تعليق


        • #5

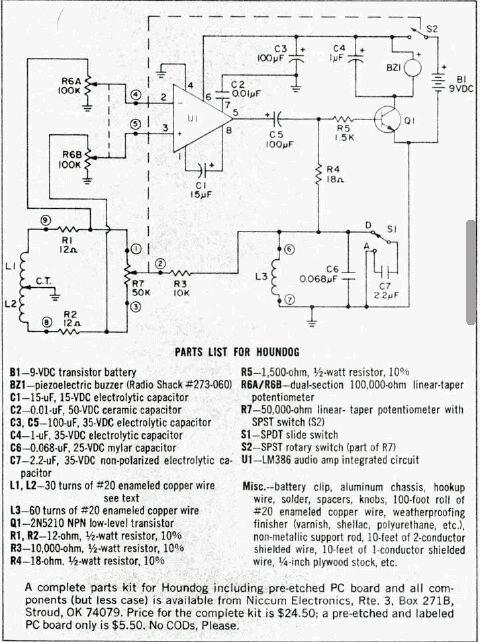

          اضغط على الصورة لعرض أكبر.

الإسم:	IMG-20151208-WA0001.jpg
مشاهدات:	1
الحجم:	81.0 كيلوبايت
الهوية:	751281

          تعليق


          • #6
            هل هذه الدائرة تصل لعمق 3 امتار ؟ وجزاك الله خيرا يا طيب

            تعليق


            • #7
              السلام عليكم اخي لوكس
              هو اخي ان يصل الجهاز لهذا المذى لابد من توفر مجموعة من المعطيات اولا قوة الدائرة تانيا حجم الملف تالثا حجم الهدف
              فانت تريد ٣ متر اي ان الهدف على هذا العمق هنا يجب ان تكون الدارة قوية اي مجموعة من القطع الالكترونية اي ان اللوحة ستكون على الاقل 8cm/8cm والملف لهذا العمق يجب ان لا يقل على المتر مربع لتصل الاشارة لهذا العمق اي اننا هنا نتكلم على الاجهزة النبضية هي التي يصل مستواها الى اعماق كبيرة بملفات كبيرة تانيا حجم الهدف هنا انت على هذا العمق اكيد تبحث عن صندوق او جرة كبيرة فلا يمكن ان تجد على هذا العمق عملة او قطعة تقل عم 30 cm مربع
              الى هنا اضن واضحين في المعطيات لكن اخي المشكل هو مقاومة اتتربة تبقى هي العائق الوحيد امام الاجهزة فلابد من تشويش التربة كلما اقترب الملف من الارض مما يمنعك من الويول لاعماق كبيرة وتكون مضطر ان ترفع الملف على الاقل 40 cm على الارض وان تقلل من اعدادات الجهاز هنا تكون مجبر بان تفهم مجموعة من المعطيات في الجهاز : عرض الموجة و التردد الواجب استخدامه وتاخير النبض وهذا حسب التربة هل هي رملية او صخرية او تربة حمراء او سوداء
              ولا يكفي ان تمتلك جهاز ستجد به لازم مجموعة من التداريب الحقيقية على الارض و ان تطمر معدن ب مسافات مختلفة والعمل عليها لمعرفة متى تلتقط الهدف ومتى تتعامل مع الجهاز باختلاف انواع التربة

              تعليق


              • #8
                اشكرك على مداخلتك الطيبه اخي الحبيب المغرب واشكرك لك هذا التوضيح وجزاك الله خير

                تعليق


                • #9
                  اخي لوكس كما ذكر الاخ المغرب لك .ربما الاجهزة التي في المتناول التي يمكنها ان تصل الى هذا العمق هي الاجهزة النبضية مع ملفات كبيرة الحجم .فالاجهزة التي نصنعها حاليا تصل بسهولة الى مدى ثلاث امتار مع ملف بحجم المتر .والامر متعلق بحجم المعدن هنا نتحدث عن معادن بحجم اربعون سم وخمسون سم وكلما اردت زيادة المدى اكثر يمكنك التوسيع في حجم الملف اكثر فلو اردت زيادة المدى اكثر على احجام اقل مثل ثلاثون سم لتكون قريبة من ثلاث امتار يمكنك زيادة حجم الملف كملف متر ونصف او متران .كمثال لاصل الى ثلاث امتار على حجم معدن 40سم او 50سم ساحتاج الى ملف متر .لكن عند العمل الميداني ومراعاة لخصائص التربه سيتم تقليص المدى قليلا لكن ان اردت ان احصل على هذا المدى عند العمل على التربة وليس في التجارب ساحتاج لاستعمال ملف اكبر من متر بحيث عند تقليص المدى قليلا للعمل على التربة يبقى عندى المدى ثابت في هذا النطاق في حدود الثلاث امتار .
                  التعديل الأخير تم بواسطة باحث عربي; الساعة 2020-05-06, 12:24 AM.

                  تعليق


                  • #10
                    اخي الحبيب باحث عربي لو قلنا انه اعملنا الوشيعه قطر متر ونصف .. فكم عدد اللفات وقطر سلك النحاس . جزاك الله خيرا
